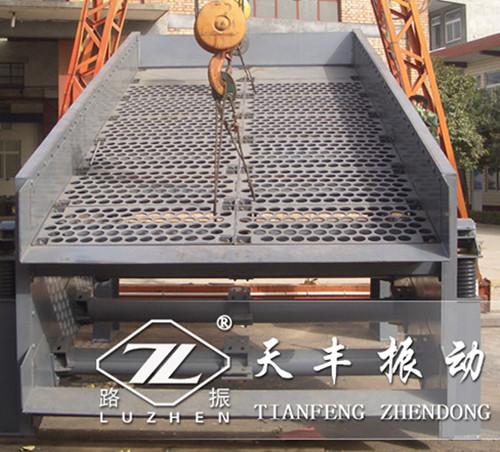

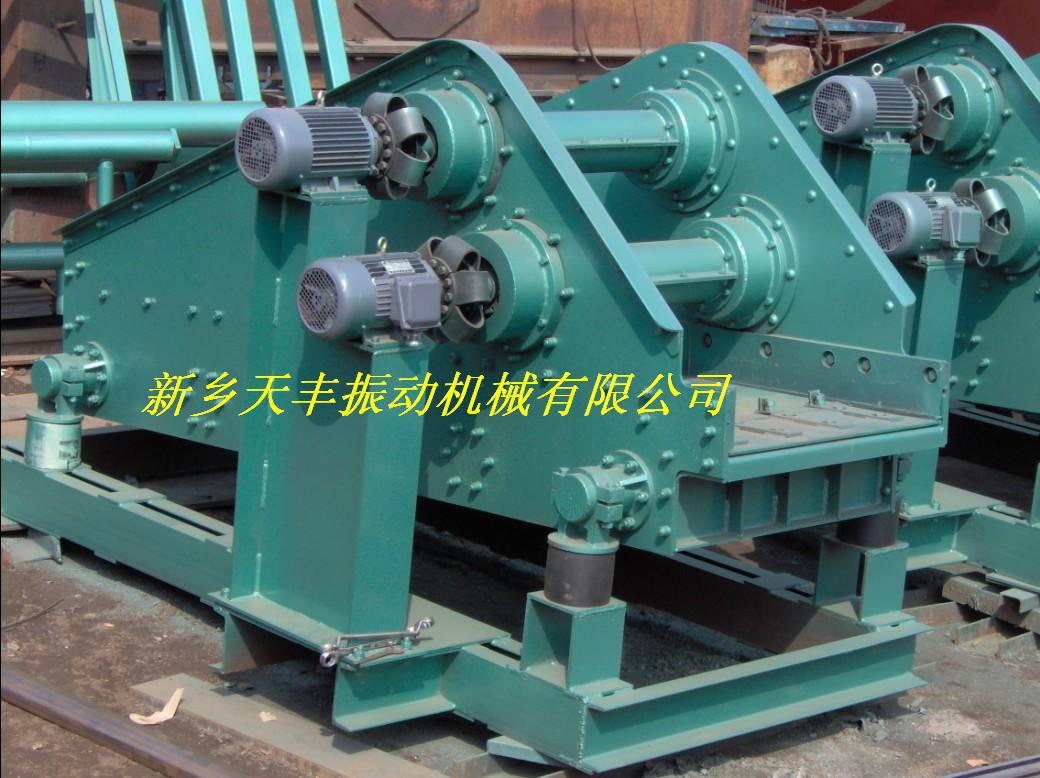

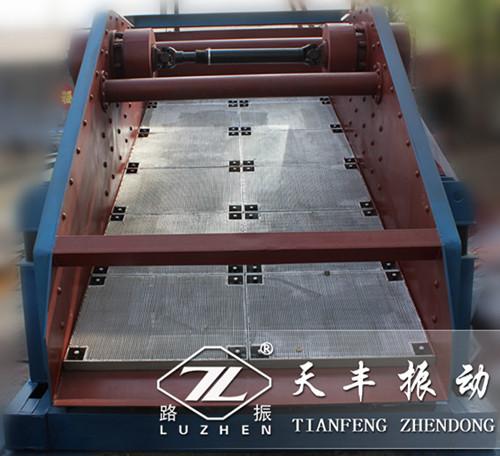

TDYS系列大型圓振動篩
TDYS系列大型圓振動篩主要由篩箱、篩網、振動器及減振彈簧等組成。振動器安裝在篩箱側板上,并由電動機通過聯軸器帶動旋轉,產生離心慣性力,迫使篩箱振動。對于本系列振動篩篩網是主要易損件。根據物料品種和用戶要求,可采用高錳鋼紡織篩網、沖孔篩板和橡膠篩板,篩板有單層和雙層兩種,各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。該系列振動篩為座式安裝,篩面傾角的調整可通過改變彈簧支座位置高度來實現。電動機安裝在篩框的左側,也可安裝在篩框的右側,如無特殊要求,制造廠按物料運動方向的右側安裝供貨。
主要用途
TDYS系列大型圓振動篩是我公司根據用戶需要,吸取處技術研制開發的產品,該系列圓振篩的篩箱運動軌跡為圓,適用于煤、石灰石、碎石、砂礫、金屬或非金屬礦石及其他物料的篩分。
安裝與調試
1、安裝時應按設備圖紙的要求預埋鋼板,要求預埋鋼板的上平面位于同一水平面上,安裝所需的預埋鋼板、底腳螺栓等均由安裝部門自備。每臺篩機的支承彈簧在安裝前應進行選配,保證各個彈簧的高度和剛度基本一致。
2、出廠后,如超過6個月才安裝,則安裝前必須將振動器內的軸承拆下清洗,注入新潤滑脂(2號鋰基潤滑脂)。該系列振動篩經重新安裝后,用手轉動偏心軸不得有阻力過大或卡死等現象,否則應及時查清原因加以調整。
3、各部件安裝完,檢查合格后,可進行試運轉,試運轉前應詳細檢查各處的螺栓是否緊固,篩機周圍是否有妨礙篩框振動的障礙物。
4、試運轉4-6小時,觀察篩機運行情況,若發現異常聲響或失振現象,應及時停機檢查原因,排除故障。試運轉時應檢查以下項目:(1)振動器軸承的溫度,要求高溫度不超過75℃,溫升不超過45℃。(2)各處緊固螺栓的緊固情況,發現松動應及時按時擰緊。
5、試運轉合格后可投入生產。篩機投入生產后的頭兩周內,應每周將各處的緊固螺栓重新緊固一遍,以后一個月緊固一次。

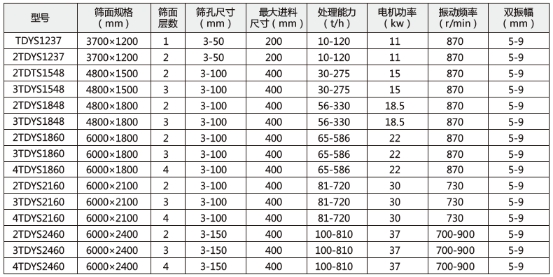

技術參數
