振動篩大梁為什么容易斷裂?原因和解決方法有那些?

文章出處:原創 責任編輯:admin 人氣:4369 發表時間:2022-02-22 01:26
    振動篩大梁是指篩框上部支撐振動器的橫梁(我們叫振動篩主梁)。一般采用箱式振動器的振動篩都有一個很夯實的主梁。主梁如果設計或制造不好,往往容易發生斷裂,并且斷裂后不容易修好,甚至造成整臺篩子報廢。嚴重影響生產。

    有人說是振動篩處理量過大時主梁容易損壞。這個觀點是不對的,因為增加振動篩處理量,篩子的振幅會降低,主梁所受的慣性力將減少,所以增加篩子的處理量對主梁壽命只有好處沒有壞處。

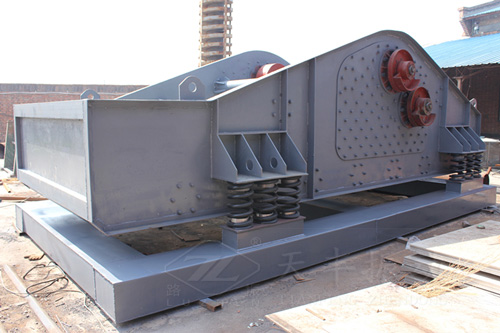

振動篩大梁斷裂原因及解決方法
    振動篩主梁損壞的原因和解決辦法:

    一、設計方面的問題

    主梁的作用是:支撐振動器,并傳遞激振力。主梁是一個受力很復雜的結構件。

   主梁的受力包括:

    1、重力:包括振動器的重力和主梁本身的重力。

    2、激振力:振動器產生的激振力全部由主梁承擔。

    3、慣性力:振動器和主梁在篩子振動過程中產生的慣性力。

    除重力外,激振力和慣性力是交變載荷,激振力又是集中力。因此,主梁的設計不但要進行強度計算,在結構上還要考慮受力合理,盡量減輕重量。而靠測繪和仿制手段來設計主梁,往往容易出問題,知其然不知其所以然。因為雖然主梁你可以測繪,但振動器你不容易測繪,而你所采用的振動器可能與測繪產品重量和激振力都不同,慣性力也不同,當然梁的受力可能就相差很大,如果不通過計算,很難判斷這個力相差到底有多大,因此,憑感覺設計往往會出問題的。

    因為主梁的受力很復雜,許多人掌握不了主梁受力計算方法,因此,就靠測繪和仿制手段設計主梁,即便計算,其受力模型的建立也不可能與實際相符。這是許多人設計不好主梁的主要原因。如果設計上有問題,制造的再好也沒有用。所以任何產品出現質量問題,大部分是設計上出現了問題。因此,弄明白主梁的受力并建立符合實際的受力模型,是大梁設計的關鍵。

    另外,主梁的兩端與篩框側板通過高強螺栓聯接,因此還要正確計算螺栓的規格和數量。

   主梁的設計還要考慮其他方面的因素,在圖紙上要標注清楚,如主梁與篩框側板垂直度公差、主梁與振動器聯接的部位的平面度公差、焊縫形式以及熱處理等要求。振動篩主梁看似結構不復雜,但要設計一個成功的大梁是不容易的。沒有經驗積累是很難設計成功的。而振動篩大梁設計上有問題,現場就很難處理,整臺篩子就有可能報廢。

    二、制造方面的問題

    制造方面要按圖紙要求去制造,否則,就達不到設計的要求,也會出現問題。因為主梁的設計在圖紙上標注了很多技術要求,制造上稍有忽略,主梁就容易出問題。即便是國外的篩子也難免發生主梁斷裂事故,說明制造質量對主梁多么重要呀,雖然說篩子外觀都很漂亮,但漂亮并不能解決可靠性的問題,關鍵還是內在質量。

    假如一個廠用了多臺篩子,在相同使用條件下,其中一臺設備不出問題,其余都出問題,就說明設計沒有問題,是制造上或使用上出現了問題。因為設計有問題,肯定所有篩子都會出問題。

    有人會說,主梁就是一個結構件,用虎克螺栓聯接在篩框上,是一個無法維護的結構件,因此,主梁損壞不是設計原因就是制造原因,與使用無關。這話說的有道理,但不完整,因為主梁上面安裝有振動器,振動器與主梁之間是用螺栓聯接的,如果螺栓發生松動,勢必造成振動器產生的激振力猛烈沖擊主梁,梁受到一個不正常的沖擊力,這個沖擊力對梁造成的破壞很大,因此,相當一部分主梁的斷裂都是由于螺栓松動造成的。

    因此,主梁的維護主要是檢查主梁與振動器聯接的螺栓緊固情況,發現松動,及時緊固。正常情況下,每個禮拜都要檢查一次。

    一旦此螺栓松動后,剛開始的時候,會產生不正常的噪聲,隨著松動的加劇,噪聲會越來越大,因此,篩子維護人員要注意觀察篩子的噪聲情況。發現篩子有不正常噪聲,立即停車檢查,以免發生嚴重的事故。

    如果主梁發生斷裂事故,解決的方法是,在裂紋處開坡口并焊接,然后補加強版,如果處理好,大梁還能堅持使用一段時間,如果處理不好,用不了幾天還會發生事故,不得不更換新梁,甚至造成整臺篩子報廢。

    如果采用箱式振動器大梁結構的振動篩,其結構復雜,設計、制造以及維護的難度也比較大。
